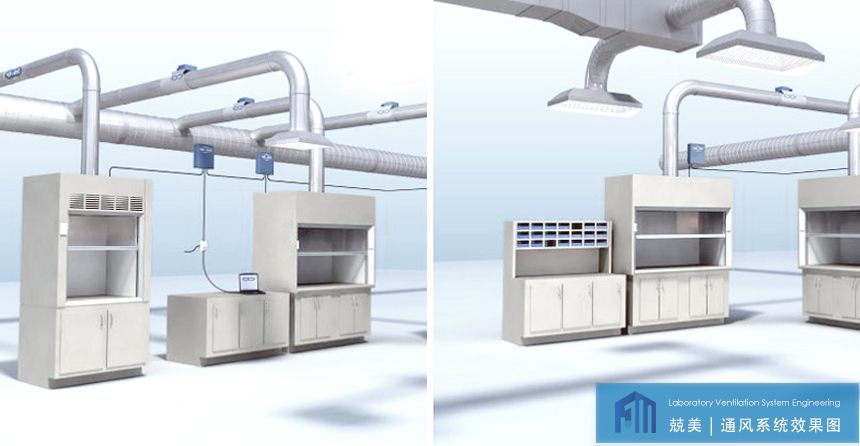

实验室通风系统工程 |Laboratory Ventilation System Engineering
实验室是一个特殊的场所，大多数会产生各种不同的有毒有害的气雾。为了保证实验人员的安全与健康，实验室通风系统就是构建与贯穿整个实验室的核心部分之一。通风系统是否科学、合理、安全、有效直接对实验人员的身心健康、实验设备的运行维护以及实验操作的成功与否等各方面都会产生重要的影响。
一套完善的实验室通风系统，要求：安全有效、通风效果好、噪音低、操作简便、节能、室内压力及温湿度能保证实验人员的舒适度，体现人文关怀，激发更多创造力。 |
一、规划建设通风系统的目的 | Safe
提供安全、舒适的工作环境，减少人员暴露在危险空气下的可能。

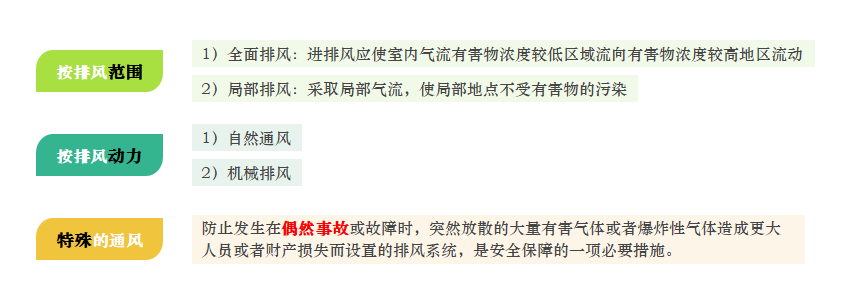

二、通风系统的分类 | Classification

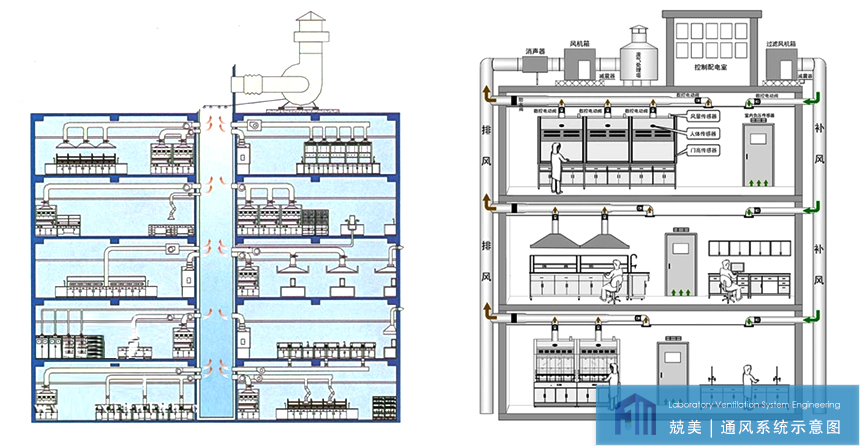

三、通风系统的组成 | Component
1) 通风设备（通风柜、原子吸收罩、万向抽气罩、散流器等）――可点击下列图片，进入具体的产品页面查看
2) 通风管道
3 消声器
4) 风机
5) 控制系统
四、通风系统中噪声的控制 | Noise Control

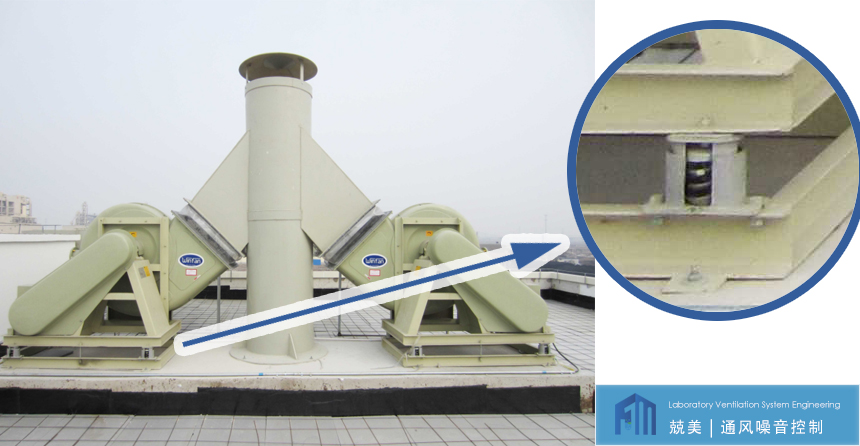

1) 减震设计
2) 加装消声器
五、通风系统的技术参数 | Technical Parameter
1) 实验室通风换气：8~15次/h
2) 支管内风速：6~8m/s，干管内风速：8~12m/s
3) 室外噪音＜70dB，室内噪音＜55dB
六、通风系统依据标准 | Chinese National Standard
1) GBJ19-87-2003 采暖通风与空气调节设计规范
2) GBJ304-2002 通风与空调工程质量检验评定标准
3) GB50194-2002 建筑工程施工现场供用电安全规范
4) JBJ29-2002 压缩机、风机、泵安装工程施工及验收规范
5) GB50254-96 电气装置安装工程低压电器施工及验收规范
6) GB16297-1996 大气污染物综合排放标准
7) GB3095-1996 环境空气质量标准
8) GB3096-93 城市区域环境噪声标准
9) GB50016-2006 建筑设计防火规范
10) GB50189-2005 公共建筑节能设计标准
11) JGJ/T16-92 民用建筑电气设计规范
12) GB 5004-95 低压配电设计规范
七、兢美 通风系统设计流程（部分） | JINGMEI
1、概念设计阶段
与客户沟通实验室规划建设的总体目标
实验室的结构和面积
办公区与实验区的位置
综合考量实验室其他系统工程
估算工程预算
2、大纲设计阶段
确定实验室工作人数
实验室工作流程
实验室功能与数量
实验室模块尺寸
实验室的空间标准
实验室的环境要求

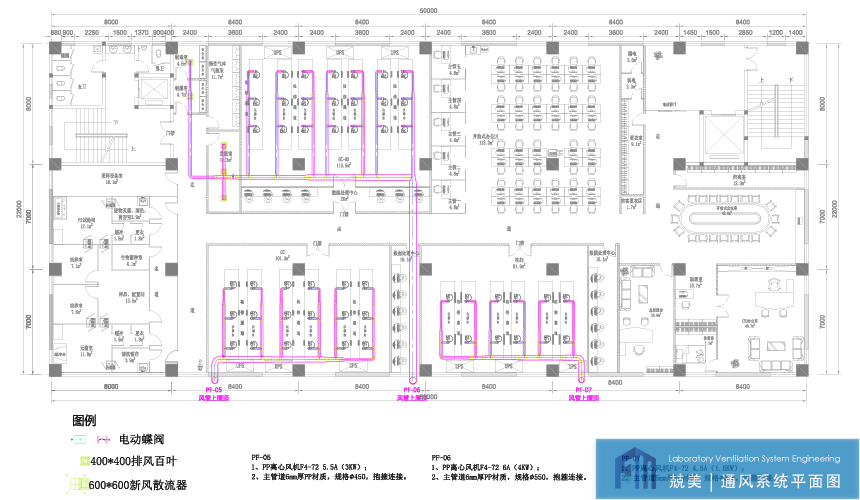

实验室的平面布局（包括实验室通风系统平面布局图）
3、细节设计阶段
规划细节
实验室家具与配件
实验室仪器设备
完整的通风系统设计施工图纸
更新报价单
4、因为实验建筑内各种共用设施管道很多，所以通风系统工程管网的布置原则是保证安全，方便安装、检修、改装和增添，尽量使管道短、直、整洁美观。
